Development

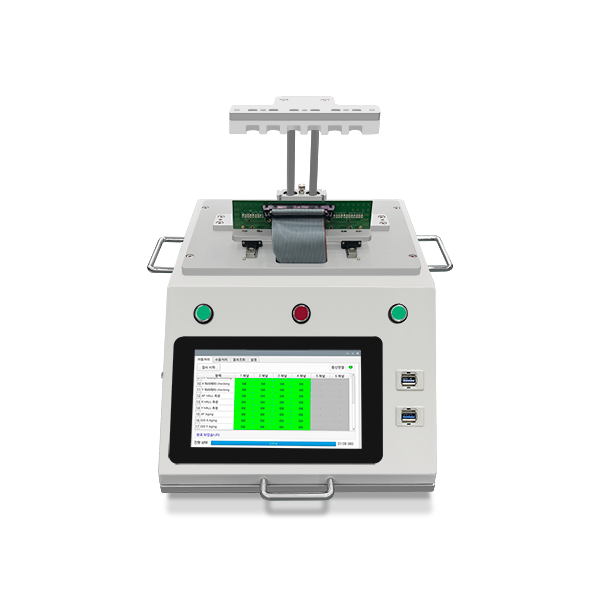

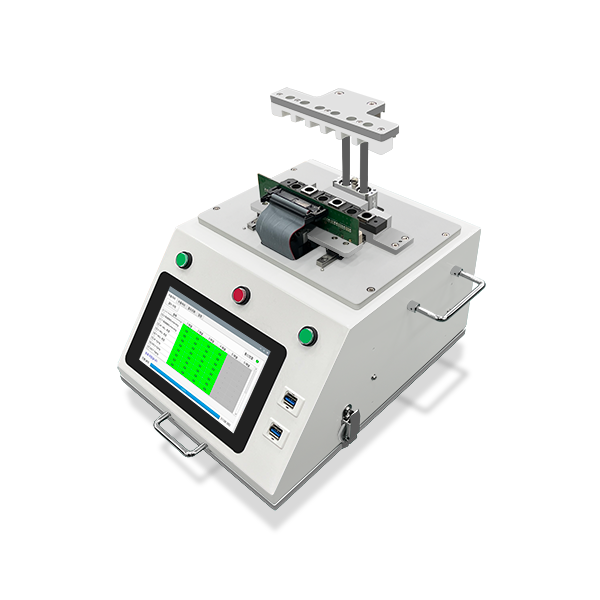

Camera Test
ㆍ카메라 렌즈 조절 모듈 회로 검사 ㆍ액츄에이터 좌표 검사 ㆍ6CH 검사 ㆍ전류 검사 ㆍ48PIN 오픈쇼트 검사 ㆍ에이징 검사 ㆍ7" 터치 스크린 ㆍUSB 포트를 이용한 업데이트
| 제품설명 | |
|---|---|
| 설명 | 이 제품은 (주)엠씨넥스에서 생산하는 휴대폰 카메라 렌즈 조절 모듈제품의 ACT에 대한 회로 검사, 에이징 검사, 오픈쇼트 검사를 하기 위한 기기이다. |

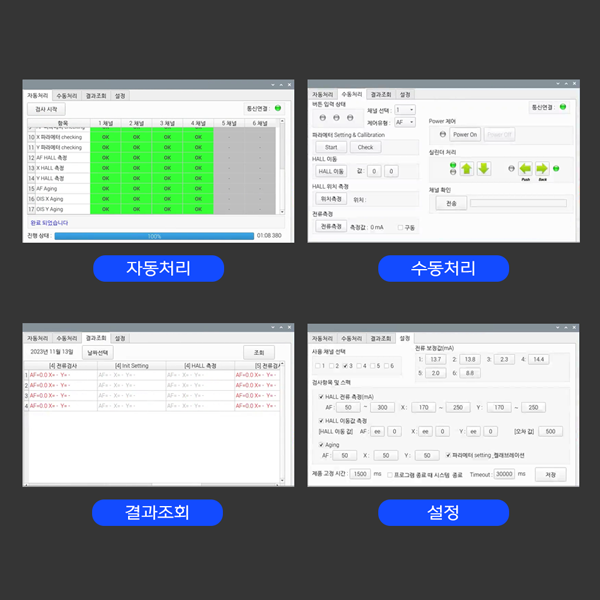

| 검사항목 | |
|---|---|
| 항목 | 1. 전류 검사(Check Current) |
| 2. 데이터 Install(Data Install) | |
| 3. 데이터 검사(Check Data) | |
| 4. HALL Move 검사(Check HALL Move) | |
| 5. AF Move 검사(Check AF Move) | |
| 6. 에이징 검사(Aging) | |
| 7. 오픈 쇼트 검사(Open / Short Check) | |
| Major Features | |
|---|---|
| Features | 데이터 세팅 및 검증 |
| I2C 통신처리 | |
| 채널별 독립적 처리 | |
| 채널별 결과 LOG 처리 | |
| 7" IPS DISPLAY Touch LCD | |
| 6CH I2C PROTOCOL | |
| Specification | |
|---|---|
| Input Power | 85~250V, 50/60Hz |

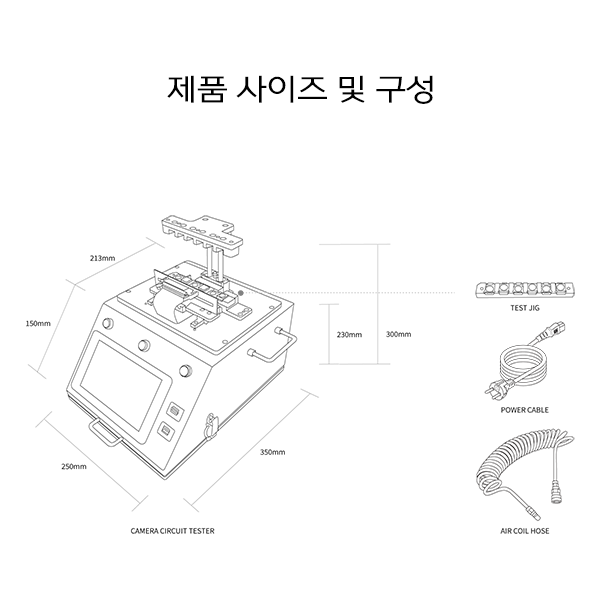

| Size | W250 x D350 x H300mm |
| 5kg | |
| Display | 7” IPS 디스플레이 터치 LCD |
| Test Voltage | 3.3V ( ±10mV) |
| Current Spec | 0~500mA (±0.5mA) |
| Open / Short Test | 48Pin Pin To Pin (AD Type) |
| Main Control Processor | Raspberry PI-4(1.5GHz, 64bit, Cortex-A72 CPU) |
| Communication Interface | USB 2.0 2port, Wifi, Bluetooth5.0 |
| Display Out | HDMI 4K/60 |

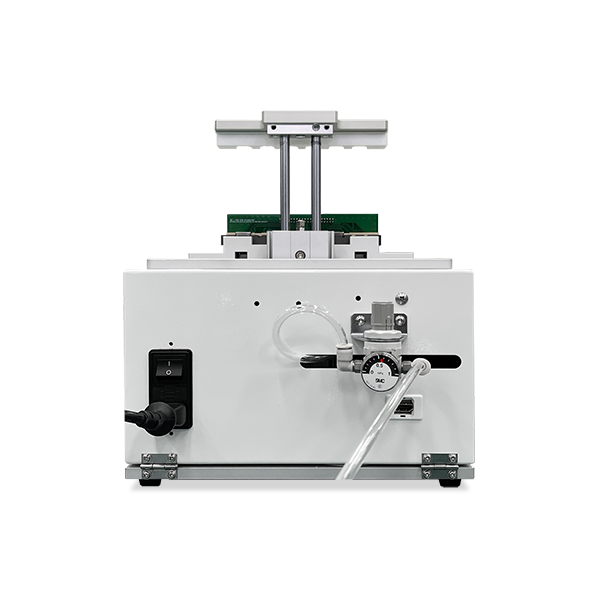

| Air Input | 3 ~ 5Bar |
| Test JIG | Material : Aluminum (Camera 6CH) |
| POWER CABLE | 1PHASE 50/60Hz, 220V |
| AIR COIL HOSE | 6Ø, 3M |
